Hanna Instruments ofron një shumëllojshmëri të gjerë të elektrodave pH që janë projektuar për shumë aplikime të ndryshme. Lloji i qelqit që përdoret për të matur pH, formën e majës, materialin e trupit, llojin e bashkimit, llojin e referencës dhe elektrolitit të përdorur janë vetëm disa nga konsideratat e projektimit.
HI1151B përdor qelq me temperaturë të lartë (HT) , bulb sferik, trup xhami, nyje të vetme qeramike, double junction dhe është rimbushet me 3.5M KCl.
Bulb sferik
Llamba sferike është për përdorim të përgjithshëm. Forma të tjera të majës përfshijnë konik për zhytje të thellë të elektrodës dhe majë të sheshtë për matjet e sipërfaqes.
Trupi prej qelqi
Trupi prej qelqi është ideal për përdorim laboratorik. Xhami është rezistent ndaj shumë kimikateve të ashpra dhe pastrohet lehtë. Trupi prej xhami gjithashtu lejon një transferim të shpejtë të nxehtësisë në elektrolitin e brendshëm të referencës. MV e gjeneruar nga qeliza refere është e varur nga temperatura. Sa më i shpejtë të jetë ekuilibri, aq më i qëndrueshëm të jetë potenciali i referencës.
Referimi i kryqëzimit të dyfishtë
HI1151B është një dizajn i bashkimit të dyfishtë. Elektrodat e pH janë në dispozicion si nyjëzim i vetëm ose nyjëzim i dyfishtë. Shih më poshtë për një përshkrim të plotë të dallimeve. Nyja e njohur edhe si urë kripe është komponente e nevojshme e qarkut elektrik. Lëvizja e joneve duhet të rrjedhë përmes nyjës për një lexim të qëndrueshëm. Referenca e jashtme ka një pjesë qeramike. Qeramika është një material poroz që shkrihet lehtësisht me trupin e xhamit dhe ka një koeficient zgjerimi të ngjashëm dhe ka një normë rrjedhjeje prej 15 deri në 20 μL/orë elektrolit.
Rimbushje
HI1151B është një sondë që rimbushet. Meqë është një elektrodë e bashkimit të dyfishtë pH tretësira e mbushjes është HI7082 3.5M KCl. Kjo tretësirë nuk përmban asnjë argjent si me elektrodën e bashkimit të vetëm. Mungesa e argjendit do të parandalojë bllokimet.Bllokimet e nyjës do të rezultojnë në lexime të mjegullta dhe të çrregullta.
Lidhës BNC
Hi1151B ka një lidhës BNC. Ky lloj lidhësi është universal në atë që mund të përdoret në çdo matës pH që ka hyrjen e sondave BNC femërore. Llojet e tjera të lidhësve përfshijnë DIN, llojin e vidës, tipin T, dhe 3.5mm për të përmendur disa. Këto lloje të tjera të lidhësve priren të jenë të përdorshëm për një lloj të veçantë matësi dhe nuk janë të këmbyeshëm.
Trupi i elektrodës së qelqit
Trupi i elektrodës së qelqit është i përshtatshëm për një gamë të gjerë aplikimesh për shkak të rezistencës së tij kimike. Elektroda e qelqit është e përputhshme me shumë tretës dhe kimikate të tjera agresive. Qelqi është rezistent edhe ndaj shumë formave të rrezatimit, si rrezatimi ultravjollcë.

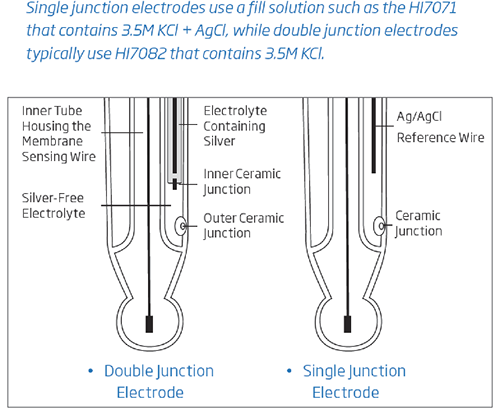

Single junction vs double junction
